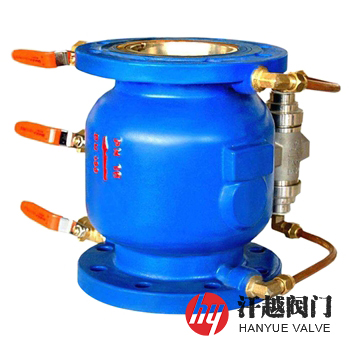

低阻力倒流防止器產品概述

LHS743X低阻力倒流防止器是一種由一個雙級止回裝置的主閥、排水器、檢測閥和附加設施等部件組成的直流式低阻力倒流防止器，其結構能保證在回流工況時，排水器有效開啟，使中間腔與大氣相通，并在止回閥和整機密封件密封失效的情況下，所漏介質均能流向中間腔，經過排水器直接排出閥外。本產品具有噪音小、流阻低、運行平穩靈敏、安裝維護方便及使用壽命長等特點，適用于輸送生活飲用水，防止有害污染和輕微污染的場合。

LHS743X低阻力倒流防止器雙級止回裝置的主閥被設計成等截面流道的一體式結構，閥內設置有進水止回閥和出水止回閥，兩個止回閥的閥瓣與閥座的關閉密封力均來自出口段與進口段的壓力差，在關閉后，進、出口兩端存有正常壓力的情況下，具有自密封的功能，都能確保中間腔內的壓力為零，在進出口段之間形成空氣隔斷，兩個閥瓣由一根連桿和輔助彈簧進行柔性連接而聯動，兩個閥瓣僅靠一根主推彈簧復位，該主推彈簧不需要承擔閥瓣與閥座的密封力和壓差力，只克服閥瓣關閉運動時的摩擦力和自重，可以設計得較軟，所以該主閥一方面可以確保關閉時的空氣隔斷，另一方面可以有效地減少開啟后的水頭損失。

低阻力倒流防止器部件材料

低阻力倒流防止器性能規范

低阻力倒流防止器外形尺寸

低阻力倒流防止器結構圖

如果你需訂購我廠倒流防止器產品，咨詢時煩請注明產品型號，如無法提供型號數據，請說明公稱通徑、公稱壓力、閥體材質、內件材質、法蘭執行標準及法蘭密封面形式等，本產品安裝應符合CECS 259的要求，在倒流防止器進水止回閥的上游，應設置過濾器或前置過濾網，在產品安裝后，其排水器排水管道的出口應向下，與地(底)面應有不小于300mm的垂向空氣間隔距離，并設置防蟲罩。
