多噴孔減壓閥產品概述

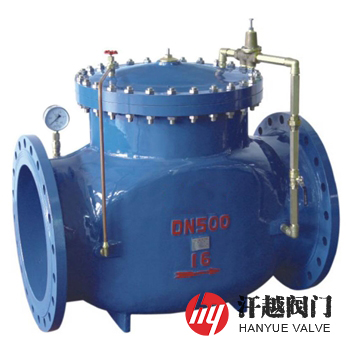

200M多噴孔減壓閥是一種由閥體、閥桿、閥瓣、活塞、檔板和噴頭等組成的新型水力控制閥，其閥體上端為閥蓋，閥蓋與活塞之間裝設有彈簧，閥瓣與活塞之間設有鋼套，閥桿位于鋼套內，閥體進水口的一端與出水口的一端之間設置有導管，該導管與主閥控制室相連，導管上安裝有針閥、導閥和球閥及球閥壓力表。當閥門從進口端給水時，水流過針閥進入主閥控制室，出口壓力通過導管作用到導閥上。當出口壓力高于導閥彈簧設定值時，導閥關閉，控制室停止排水，此時主閥控制室內壓力高升關閉主閥，出口壓力不再升高；當閥門出口壓力下降到導閥彈黌定壓力時，導閥開啟，控制室向卞棑水，由于導閥系統排水量大于針閥的進水量，主閥控制室壓力下降，進口壓力使主閥開啟。在穩定狀態下，控制室進水、排水相同，主閥開度不變，減壓效果明顯。

200M多噴孔減壓閥的閥瓣、擋板和噴頭采用噴孔式結構，起減壓作用，有效地減弱了出口壓力水流對閥體的傷害，保護水管不會爆裂，防水錘，無聲音，性能穩定、安全可靠、安裝調節方便，使用壽命長。可廣泛應用于生活給水、消防系統及工業給水系統。

多噴孔減壓閥部件材料

多噴孔減壓閥性能參數

多噴孔減壓閥外型尺寸

多噴孔減壓閥結構圖

如果你需訂購我廠多噴孔減壓閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質、內件材料及法蘭標準和密封面形式等，本產品有隔膜型和活塞型二種，如有其他技術要求，訂貨時需注明。
