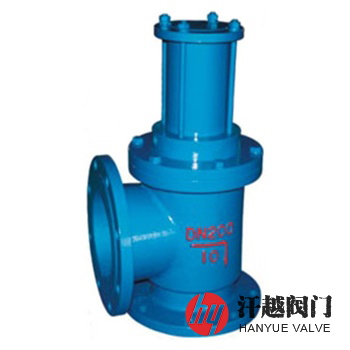

J644X氣動角式排泥閥產品概述

J644X氣動角式排泥閥主要由殼體、內件及氣壓控制管路系統等組成，其接通氣源后，采用電動或手動二位四通換向閥控制，通過雙室活塞傳動機構帶動閥板升降，使閥體流道全開或全關，以達到流體接通或截?cái)?，從而快速排出反?yīng)池或沉定池污泥。該閥一般以壓縮空氣為動力源，當氣體從活塞下部進入氣缸時，其活塞上行，并驅動閥桿帶動閥板向上運動，閥門被打開，排走池底沉淀的泥砂和污物，排放完成后，操作換向閥，使活塞下腔泄壓，再將氣體轉由活塞上部進入氣缸，迫使活塞下行來驅動閥桿帶動閥板向下運動，關閉閥門。本產品采用氣動作為開啟動力，開啟速度快，阻力系數小，啟閉時間短，活塞密封件為L(zhǎng)形皮碗，密封性能好，經久耐用，其如配以電磁換向閥控制氣缸，則能實現遠控、自控等，操作方便，安全可靠。

J644X氣動角式排泥閥部件材料

J644X氣動角式排泥閥性能規范

J644X氣動角式排泥閥外形尺寸

J644X氣動角式排泥閥結構圖

如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體和內件材料、使用介質、工作溫度、法蘭執行標準及封面形式等，具體詳情請聯系我司銷售技術人員。
