排泥閥

: 更新時間2023-06-02 16:30:31; 產品名稱; 型??????? 號JM744X; 公稱通徑DN80~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

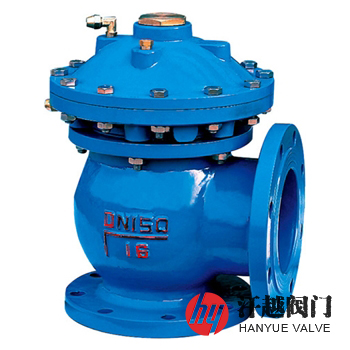

JM744X膜片式快開排泥閥產品概述

JM744X膜片式快開排泥閥由一個依靠液壓操作的雙室膜片傳動機構和角式截止閥組成，外裝控制系統，通過雙室膜片傳動機構控制閥門的啟閉，快速排除污泥。其需排泥時，通過控制系統使膜片下腔加壓至閥板處于開度狀態，排出池內泥沙和污物，排完后，調整換向閥使膜片下腔泄壓，上腔加壓至閥板處于關閉狀態，封閉流體進出口通道。本產品開啟時間短，一般只需20秒就能打開閥門。

JM744X膜片式快開排泥閥由閥體、閥蓋、膜片座、膜片、膜片壓板、閥板、閥桿等零部件和控制系統組成，該閥控制系統主要由電磁換向閥控制驅動介質使閥門開啟和關閉，它通過管接頭與閥門相連接，管接頭材料為銅合金或不銹鋼，其電磁換向閥在停電時可自動或人工復位關閉閥門。本產品主要安裝在給排水、污廢水、石油、化工等領域的反應池、沉淀池等用以定期排除池底污泥的場所。

JM744X膜片式快開排泥閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M
2	閥蓋	HT200	QT450-10	WCB	CF8	CF8M
3	閥板	HT200	QT450-10	WCB	CF8	CF8M
4	閥桿	2Cr13	2Cr13	2Cr13	06Cr19Ni10	06Cr17Ni12Mo2
5	膜片	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	膜片座	HT200	QT450-10	WCB	CF8	CF8M
7	螺栓	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2
8	螺母	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr19Ni10	06Cr17Ni12Mo2

JM744X膜片式快開排泥閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6
驅動介質壓力	0.15MPa ～ 0.6MPa
驅動介質	清水、空氣或按訂貨合同要求
設計制造	CJ/T 196-2004 膜片式快開排泥閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T 196-2004 膜片式快開排泥閥

JM744X膜片式快開排泥閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm				進液接管 G
公稱壓力 PN	公稱通徑 DN	L	L1	H	H1	進液接管 G
6 ~ 10	80	135	210	330	115	?"
	100	145	240	360	125	?"
	150	185	315	450	155	?"
	200	220	400	545	185	?"
	250	250	460	610	215	?"
	300	280	555	680	240	?"

JM744X膜片式快開排泥閥結構圖

膜片式快開排泥閥

如果你需訂購我廠排泥閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、工作溫度等，本產品適用于公稱壓力不大于PN1.0MPa，公稱通徑為DN80~DN400的工況場合，具體詳情請聯系我司銷售技術人員。
