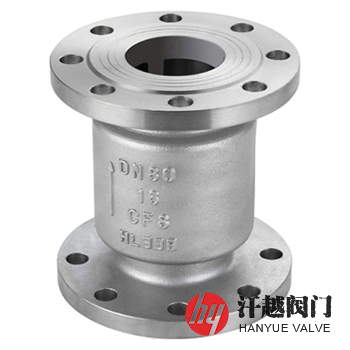

H42F、H42N燃氣止回閥是一種閥瓣沿閥體通路軸線作升降運動，以防止管路中可燃性氣體流逆向流動的升降立式止回閥，其通常被安裝在豎直的管道中，正常工作時，靠介質壓力推動閥瓣開啟，當停機或突然停電以及入口端介質壓力低于出口端時，閥瓣在自重和介質倒流壓力的作用下將自動關閉。該閥閥體中部設有導向套，下端部連接有閥瓣的閥桿穿過導向套通孔，并可在其內自由升降，它的閥座固定于閥體的內壁上，而且閥瓣和閥座密封圈采用聚四氟乙烯或彈性尼龍及其他塑料材料等，提高了關閉密封性能，并避免了因金屬密封面相互碰撞及介質壓力沖擊所產生的靜電火花而導致火災發生。本產品主要適用于工作介質為天然氣、液化石油氣及其混合氣等易燃性氣體，安裝在管線輸送系統中，自動阻止介質倒流，保護上游設備。
序號 | 部件名稱 | 材料名稱 | ||||
1 | 閥 體 | WCB | CF8 | CF3 | CF8M | CF3M |
2 | 閥 蓋 | WCB | CF8 | CF3 | CF8M | CF3M |
3 | 閥 桿 | 2Cr13 | 304 | 304L | 316 | 316L |
4 | 密 封 圈 | RPTFE、PTFE、TEFLON、NYLON、PPL、PEEK、DEVLON | ||||
5 | 閥 瓣 | WCB | CF8 | CF3 | CF8M | CF3M |
6 | 閥 座 | 2Cr13 | 304 | 304L | 316 | 316L |
7 | 墊 片 | GRAPHITE | PTFE | PTFE | PTFE | PTFE |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、GB/T 12236-2008、ASME B16.34-2013、API 6D-2014、BS 1868:1975 | ||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | ||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017 | ||||
檢驗試驗 | JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986 | ||||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
H | D | H | D | ||||
16 | 15 | 105 | 95 | 25 | 15 | 105 | 95 |
20 | 105 | 105 | 20 | 105 | 105 | ||
25 | 105 | 115 | 25 | 105 | 115 | ||
32 | 145 | 135 | 32 | 145 | 135 | ||
40 | 160 | 145 | 40 | 160 | 145 | ||
50 | 160 | 160 | 50 | 160 | 160 | ||
65 | 180 | 180 | 65 | 180 | 180 | ||
80 | 200 | 195 | 80 | 200 | 195 | ||
100 | 210 | 215 | 100 | 210 | 230 | ||
125 | 275 | 245 | 125 | 275 | 270 | ||
150 | 300 | 280 | 150 | 300 | 300 | ||
200 | 380 | 335 | 200 | 380 | 360 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請說明公稱壓力、公稱尺寸、閥體和內件材質、使用介質、工作溫度及法蘭標準等，本產品臥式、立式安裝皆可，其臥式安裝下需加裝彈簧，我廠生產的燃氣止回閥還有H41F、H41N升降式止回閥和H44F、H44N旋啟式止回閥等。
