止回閥

: 更新時間2023-07-09 16:46:51; 產品名稱; 型??????? 號H41W、H41Y; 公稱通徑DN10~DN50、NPS?~NPS2; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

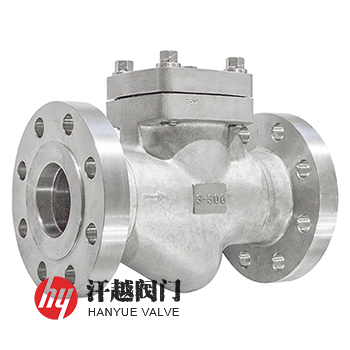

超級雙相不銹鋼F55止回閥產品概述

超級雙相不銹鋼F55止回閥是一種閥體、閥蓋和閥瓣等承壓部件由ASTM A182 F55或S32760以及S27603等鍛造而成，適用于熱海水及熱鹵水腐蝕環境的超級雙相鋼止回閥。該閥所使用的材料是在ASTM A182 F53基礎上增加了Cu含量和加入W合金化而成的超級雙相不銹鋼鍛件，相當于國產牌號022Cr25Ni7Mo4WCuN，熱加工狀態為鍛造后固溶處理，室溫金相組織鐵素體和奧氏體的比例接近為1:1，這樣一定程度上使其兼有奧氏體與鐵素體不銹鋼的雙重特征，因而強度及抗腐蝕能力較強，具有比奧氏體不銹鋼更低的熱膨脹系數和更高的熱導率，它的孔蝕系數(PREN)大于40，有優異的含氯離子及酸性介質環境下的耐應力腐蝕開裂性能，很高的抗氯離子點蝕及縫隙腐蝕能力，擁有良好的耐沖刷腐蝕及腐蝕疲勞，力學性能優異。本產品主要應用于石油、天然氣、化工以及海水等領域的腐蝕環境下。

超級雙相不銹鋼F55止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
2	閥蓋	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
3	閥瓣	A182 Gr.F55	S32760	S27603	022Cr25Ni7Mo4WCuN
4	墊片	GRAPHITE	GRAPHITE	GRAPHITE	GRAPHITE
5	閥蓋螺栓	A193 B8M	A193 B8M	A193 B8M	A193 B8M
6	螺母	A194 8M	A194 8M	A194 8M	A194 8M
7	銘牌	AL	AL	AL	AL
8	鉚釘	AL	AL	AL	AL

超級雙相不銹鋼F55止回閥性能規范

公稱壓力Class	150	300	600	900
殼體試驗壓力(MPa)	3.0	7.5	16.5	22.5
液體高壓密封試驗壓力(MPa)	2.2	5.5	12.1	16.5
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	JB/T 7746-2020、API 602-2015、BS 5352:1990
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 5352:1990
連接端部	JB/T 79、GB/T 12224、GB/T 7306.2、ASME B16.5、ASME B16.25、ASME B1.20.1
檢驗試驗	JB/T 9092-1999、API 598-2016、BS 6755-1:1986

超級雙相不銹鋼F55止回閥外形尺寸

公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	外形尺寸mm
公稱壓力 Class	公稱尺寸 NPS	公稱通徑 DN	d	L	L1	H
150(PN20)	?	15	10	108	108	77
	?	20	13	117	117	81
	1	25	17.5	127	127	93
	1 ?	32	23	140	140	95
	1 ?	40	30	165	165	103
	2	50	35	203	203	118
300(PN50)	?	15	10	152	152	61
	?	20	13	178	178	78
	1	25	17.5	203	203	84
	1 ?	32	23	216	216	101
	1 ?	40	30	229	229	120
	2	50	35	267	267	133
600(PN110)	?	15	10	165	165	61
	?	20	13	190	190	78
	1	25	17.5	216	216	84
	1 ?	32	23	229	229	101
	1 ?	40	30	241	241	120
	2	50	35	292	292	133
表中d為流道孔徑，L1為末端對焊連接結構長度。表中未列出的其他規格外形尺寸，請咨詢汗越閥門技術部！

超級雙相不銹鋼F55止回閥結構圖

F55止回閥

本產品材質還可選用ASTM A182 GR.F51、F53、F60、F61及其他等鍛鋼牌號，有升降、球形和旋啟式三種結構型式。如果你需訂購我廠不銹鋼止回閥產品，煩請告知壓力級、規格、閥體及內件材料、端部連接形式(法蘭連接應指明密封形式，對接焊端應說明對焊的管號)、閥體類型及閥體閥蓋連接方式等。

上一條：雙相不銹鋼F60止回閥下一條：雙相不銹鋼F53止回閥
