止回閥

: 更新時間2023-07-09 09:38:35; 產品名稱; 型??????? 號H41W、H41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

C4鋼止回閥產品概述

C4鋼止回閥是一種閥體、閥蓋和內件等由00Cr14Ni14Si4鋼鑄造或鍛造制作而成，啟閉件借助介質作用力，自動阻止介質逆流的耐濃硝酸腐蝕用不銹鋼止回閥。該閥所使用的材料主要合金成分為Cr、Ni、Si，其中Cr是奧氏體不銹鋼中鐵素體的形成元素，對奧氏體不銹鋼影響較大的是耐蝕性能，通過增加Cr含量，耐硝酸等氧化性酸腐蝕和高溫抗氧化、硫化性能隨之增強，Ni是奧氏不銹鋼中奧氏體的形成元素，可獲得完全奧氏體組織，使鋼具有良好的塑性和低溫韌性，Ni提高了奧氏體不銹鋼表面膜的穩定性，增加了抗高溫氧化性能，通過增加Ni含量，耐氯化物應力腐蝕破裂的性能和耐還原性酸的性能隨之增強。Si能增加鋼的抗高溫氧化性能，一定量的Si能提高奧氏體不銹鋼耐氯化物應力腐蝕、耐硝酸和濃硫酸腐蝕的性能。本產品主要用于阻止中低溫的濃硝酸介質的倒流，防止泵及驅動電動機反轉，以及容器物料的泄放。

C4鋼止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
2	閥蓋	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
3	導向套	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
4	閥瓣	C4鋼	00Cr14Ni14Si4	KY704	00Cr16Ni14Si4
5	閥座	00Cr14Ni14Si4	00Cr14Ni14Si4	00Cr16Ni14Si4	00Cr16Ni14Si4
6	密封墊	PTFE	PTFE	PTFE	PTFE
7	螺栓	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2
8	螺母	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2	06Cr17Ni12Mo2

C4鋼止回閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T 12235-2007、ASME B16.34-2013、API 6D-2014、BS 1868:1975
結構長度	GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975
法蘭標準	JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、HG/T 20615-2009、ASME B16.5-2017
檢驗試驗	JB/T 9092-1999、API 598-2016、API 6D-2014、BS 6755-1:1986

C4鋼止回閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	90	25	15	130	90
	20	150	95		20	150	95
	25	160	100		25	160	100
	32	180	105		32	180	105
	40	200	110		40	200	110
	50	230	115		50	230	115
	65	290	140		65	290	140
	80	310	170		80	310	170
	100	350	200		100	350	200
	125	400	230		125	400	230
	150	480	255		150	480	260
	200	600	285		200	600	285
	250	650	290		250	650	290
	300	750	300		300	750	300
40	15	130	100	63	15	170	100
	20	150	105		20	190	110
	25	160	120		25	210	125
	32	180	120		32	230	160
	40	200	140		40	260	170
	50	230	150		50	300	170
	65	290	160		65	340	190
	80	310	175		80	380	205
	100	350	200		100	430	230
	125	400	225		125	500	265
	150	480	260		150	550	310
	200	600	315		200	600	350
	250	650	320		250	775	480
	300	750	450		300	900	520

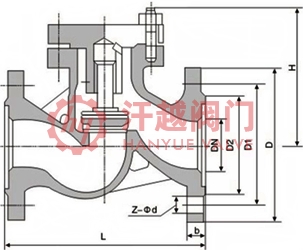

C4鋼止回閥結構圖

C4鋼止回閥

如果你需訂購我廠不銹鋼止回閥產品，咨詢時煩請提供公稱尺寸、公稱壓力、法蘭標準和密封面形式等，本產品屬升降式止回閥，有立式和臥式兩種等，以上數據參數為臥式型。
