截止閥

: 更新時間2023-07-05 15:17:45; 產品名稱; 型??????? 號J41W、J41Y; 公稱通徑DN15~DN400; 公稱壓力; 材??????? 質310S、2520; 密封形式本體材料、硬質合金; 驅動方式手動、電動、氣動

產品詳情

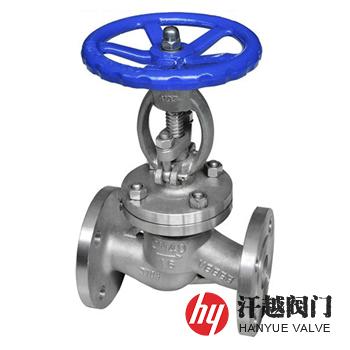

310S截止閥產品概述

310S截止閥是一種閥體、閥蓋、閥瓣及閥桿等主要零部件采用310S或S31008及06Cr25Ni20等奧氏體鉻鎳不銹鋼鑄造或鍛造而成，適合安裝在超高溫物料管線輸送系統中，實現對管道內介質的流通或切斷及流量控制的不銹鋼截止閥。該閥主體所選用的材料具有很好的抗氧化性和耐腐蝕性，它的化學成分為C≤0.08%、Si≤1.50%、Mn≤2.00%、P≤0.040%、S≤0.030%、Ni:19.00%~22.00%、Cr:24.00%~26.00%，因為較高百分比的鉻和鎳，使得其擁有好得多的蠕變強度，在高溫下能持續作業，具有良好的耐高溫性，溫度在1200℃以下，一般很少起氧化皮，所以本產品在氧化性介質中有很好的耐蝕性，同時還有良好的高溫力學性能，因此，被廣泛應用于石油、石化、化工工業和核燃料后處理設備的耐蝕控制以及航空航天行業的耐熱控件。

310S截止閥部件材料

部件名稱	材料名稱
閥??????? 體	310S	S31008	06Cr25Ni20	0Cr25Ni20
閥??????? 蓋	310S	S31008	06Cr25Ni20	0Cr25Ni20
閥??????? 瓣	310S	S31008	06Cr25Ni20	0Cr25Ni20
閥??????? 桿	310S	S31008	06Cr25Ni20	0Cr25Ni20
閥??????? 座	310S	S31008	06Cr25Ni20	0Cr25Ni20
填料壓蓋	310S	S31008	06Cr25Ni20	0Cr25Ni20
填??????? 料	Graphite	Graphite	Graphite	Graphite
螺??????? 栓	A193?B8?Cl.2	A193?B8?Cl.2	06Cr19Ni10	06Cr19Ni10
螺??????? 母	A194?8	A194?8	06Cr19Ni10	06Cr19Ni10

310S截止閥技術規范

公稱壓力PN(MPa)	1.6	2.5	4.0	6.3
殼體試驗壓力(MPa)	2.4	3.75	6.0	9.45
上密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
液體高壓密封試驗壓力(MPa)	1.76	2.75	4.4	6.93
氣體低壓密封試驗壓力(MPa)	0.6	0.6	0.6	0.6
設計制造	GB/T?12235-2007、ASME?B16.34-2013、BS?1873:1975
結構長度	GB/T?12221-2005、ASME?B16.10-2017、BS?1873:1975
法蘭標準	JB/T?79-2015、GB/T?9113-2010、HG/T?20592-2009、HG/T?20615-2009、ASME?B16.5-2017
檢驗試驗	JB/T?9092-1999、API?598-2016、BS?6755-1:1986

310S截止閥外型尺寸

公稱壓力 PN	公稱尺寸 DN	外形尺寸mm		公稱壓力 PN	公稱尺寸 DN	外形尺寸mm
公稱壓力 PN	公稱尺寸 DN	L	H	公稱壓力 PN	公稱尺寸 DN	L	H
16	15	130	218	25	15	130	218
	20	150	258		20	150	258
	25	160	275		25	160	275
	32	180	280		32	180	280
	40	200	330		40	200	330
	50	230	350		50	230	350
	65	290	370		65	290	400
	80	310	400		80	310	355
	100	350	415		100	350	415
	125	400	460		125	400	460
	150	480	510		150	480	510
	200	600	710		200	600	710
	250	650	786		250	650	786
	300	750	925		300	750	925
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！

310S截止閥結構圖

310S截止閥

如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請提供公稱通徑、公稱壓力、材質、使用溫度、法蘭標準和法蘭密封面形式等，本產品可采用國標、美標、德標、日標等多種設計標準生產制造。
