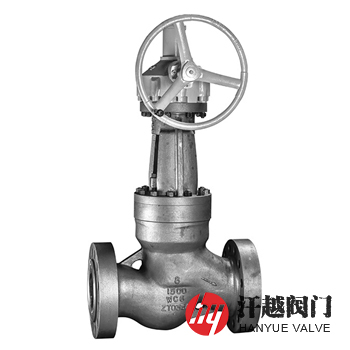

鉻鉬鋼截止閥是一種閥體、閥蓋和閥瓣等采用ASTM A217 WC6、A217 WC9、A217 C12A或ZG15CrMo、ZG20CrMoV、ZG15Cr1Mo1V等鑄件毛坯加工而成，適用于介質溫度大于425℃小于或等于570℃，或工作壓力P為10、14、17MPa，工作溫度為510、540、570℃的高溫高壓截止閥。該閥主體所使用的材質屬鉻鉬鋼或鉻鉬釩鋼，具有優異的抗氫腐蝕性能和良好的高溫強度，因此，特適合安裝在石油化工、天然氣、電廠的水、蒸汽、油品等管路上作為接通或截斷高溫介質的啟閉裝置。本產品的閉合原理是依靠閥桿壓力，使閥瓣與閥座密封面緊密貼合，阻止介質的流通，具有在開閉過程中密封面之間摩擦力小，耐磨，開啟高度不大，不僅適用于中低壓，而且適用于高壓工況環境等特點。
序號 | 部件名稱 | 材料名稱 | |||||
1 | 閥 體 | A217 WC6 | A217 WC9 | A217 C12A | ZG15CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
2 | 閥 蓋 | A217 WC6 | A217 WC9 | A217 C12A | ZG15CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
3 | 閥 瓣 | A217 WC6 | A217 WC9 | A217 C12A | ZG15CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
4 | 閥 桿 | A182 F6a Cl.2 | A182 F6a Cl.2 | A182 F6a Cl.2 | 25Cr2MoVA | 25Cr2Mo1VA | 25Cr2Mo1VA |
5 | 閥 座 | A182 F11 Cl.2 | A182 F22 Cl.3 | A182 F91 | 15CrMo | 12CrMoV | 12CrMoV |
6 | 填料壓蓋 | A217 WC6 | A217 WC9 | A217 C12A | ZG15CrMo | ZG20CrMoV | ZG15Cr1Mo1V |
7 | 填 料 | Graphite | Graphite | Graphite | Graphite | Graphite | Graphite |
8 | 墊 片 | 304+Graphite | 304+Graphite | 304+Graphite | 304+Graphite | 304+Graphite | 304+Graphite |
9 | 螺 栓 | A193 B16 | A193 B16 | A193 B16 | 25Cr2MoVA | 25Cr2Mo1VA | 25Cr2Mo1VA |
10 | 螺 母 | A194 16 | A194 16 | A194 16 | 35CrMoA | 35CrMoA | 35CrMoA |
公稱壓力PN(MPa) | 1.6 | 2.5 | 4.0 | 6.3 | 10.0 | 16.0 |
殼體試驗壓力(MPa) | 2.4 | 3.75 | 6.0 | 9.45 | 15.0 | 24.0 |
上密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
液體高壓密封試驗壓力(MPa) | 1.76 | 2.75 | 4.4 | 6.93 | 11.0 | 17.6 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||||
法蘭標準 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||||
公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | 公稱壓力 PN | 公稱尺寸 DN | 外形尺寸mm | ||
L | H | L | H | ||||
16 | 15 | 130 | 218 | 25 | 15 | 130 | 218 |
20 | 150 | 258 | 20 | 150 | 258 | ||
25 | 160 | 275 | 25 | 160 | 275 | ||
32 | 180 | 280 | 32 | 180 | 280 | ||
40 | 200 | 330 | 40 | 200 | 330 | ||
50 | 230 | 350 | 50 | 230 | 350 | ||
65 | 290 | 370 | 65 | 290 | 400 | ||
80 | 310 | 400 | 80 | 310 | 355 | ||
100 | 350 | 415 | 100 | 350 | 415 | ||
125 | 400 | 460 | 125 | 400 | 460 | ||
150 | 480 | 510 | 150 | 480 | 510 | ||
200 | 600 | 710 | 200 | 600 | 710 | ||
250 | 650 | 786 | 250 | 650 | 786 | ||
300 | 750 | 925 | 300 | 750 | 925 | ||
40 | 15 | 130 | 233 | 63 | 15 | 170 | 195 |
20 | 150 | 295 | 20 | 190 | 228 | ||
25 | 160 | 285 | 25 | 210 | 275 | ||
32 | 190 | 302 | 32 | 230 | 325 | ||
40 | 200 | 355 | 40 | 260 | 360 | ||
50 | 230 | 373 | 50 | 300 | 410 | ||
65 | 290 | 408 | 65 | 340 | 450 | ||
80 | 310 | 436 | 80 | 380 | 485 | ||
100 | 350 | 480 | 100 | 430 | 537 | ||
125 | 400 | 588 | 125 | 500 | 631 | ||
150 | 480 | 611 | 150 | 550 | 646 | ||
200 | 600 | 720 | 200 | 650 | 813 | ||
100 | 15 | 170 | 202 | 160 | 15 | 170 | 220 |
20 | 190 | 228 | 20 | 190 | 262 | ||
25 | 210 | 250 | 25 | 210 | 275 | ||
32 | 230 | 326 | 32 | 230 | 326 | ||
40 | 260 | 360 | 40 | 260 | 362 | ||
50 | 300 | 414 | 50 | 300 | 417 | ||
65 | 340 | 434 | 65 | 340 | 455 | ||
80 | 380 | 547 | 80 | 380 | 485 | ||
100 | 430 | 621 | 100 | 430 | 540 | ||
125 | 500 | 732 | 125 | 500 | — | ||
150 | 550 | 840 | 150 | 550 | — | ||
200 | 650 | 925 | 200 | 650 | — | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請提供公稱通徑、公稱壓力、材料、介質溫度、法蘭標準和法蘭密封面形式等，本產品有明桿和暗桿兩種。
