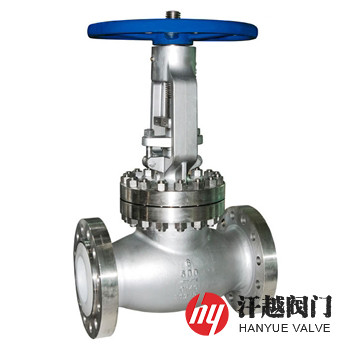

Incoloy825截止閥是一種閥體、閥蓋和閥瓣由ASTM A494 CU5MCuC鑄造成型，閥座和閥桿采用ASTM B564 N08825或Incoloy 825、Alloy 825等鍛件或棒材加工而成，耐氧化物應力腐蝕及氧化-還原性復合介質侵蝕的英康洛依合金截止閥。該閥主體部件所使用的材料為添加了鉬和銅的鎳-鉻-鐵固溶強化合金，不僅具有良好的耐蝕性，而且強度高、韌性好，高鎳成份使其具有有效的耐氯離子應力腐蝕開裂性，含少量金屬元素鉬和銅，使它在還原性酸和氧化性酸中，有優異的抗點蝕和縫隙腐蝕性能。本產品操作方式有手輪、傘齒輪、氣動、電動和液動等幾種，在各種介質中的耐腐蝕性都很好，如硫酸、磷酸和有機酸，堿金屬如氫氧化鈉、氫氧化鉀和鹽酸溶液，還可用在各種氧化性環境中，包括硝酸溶液、亞硝酸鹽和氧化鹽等，并還具有優異的抗海水腐蝕能力。
序號 | 部件名稱 | 材料名稱 | |||
1 | 閥 體 | A494 CU5MCuC | B564 N08825 | Incoloy 825 | Alloy 825 |
2 | 閥 蓋 | A494 CU5MCuC | B564 N08825 | Incoloy 825 | Alloy 825 |
3 | 閥 瓣 | A494 CU5MCuC | B564 N08825 | Incoloy 825 | Alloy 825 |
4 | 閥 桿 | Incoloy 825 | Incoloy 825 | Incoloy 825 | Incoloy 825 |
5 | 閥 座 | Incoloy 825 | Incoloy 825 | Incoloy 825 | Incoloy 825 |
6 | 上密封座 | Incoloy 825 | Incoloy 825 | Incoloy 825 | Incoloy 825 |
7 | 壓 蓋 | Incoloy 825 | Incoloy 825 | Incoloy 825 | Incoloy 825 |
8 | 填 料 | Graphite | Graphite | Graphite | Graphite |
公稱壓力Class | 150 | 300 | 600 | 900 |
殼體試驗壓力(MPa) | 3.0 | 7.5 | 16.5 | 22.5 |
上密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
液體高壓密封試驗壓力(MPa) | 2.2 | 5.5 | 12.1 | 16.5 |
氣體低壓密封試驗壓力(MPa) | 0.6 | 0.6 | 0.6 | 0.6 |
設計制造 | GB/T 12235-2007、ASME B16.34-2013、BS 1873:1975 | |||
結構長度 | GB/T 12221-2005、ASME B16.10-2017、BS 1873:1975 | |||
連接法蘭 | JB/T 79-2015、GB/T 9113-2010、HG/T 20592-2009、ASME B16.5-2017、ANSI B16.5-2013 | |||
檢驗試驗 | JB/T 9092-1999、API 598-2016、BS 6755-1:1986 | |||
公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | 公稱壓力 Class | 公稱尺寸 NPS | 外形尺寸mm | ||
L | H | L | H | ||||
150 | ? | 108 | 241 | 300 | ? | 152 | 241 |
? | 117 | 241 | ? | 178 | 241 | ||
1 | 127 | 242 | 1 | 203 | 283 | ||
1 ? | 140 | 280 | 1 ? | 216 | 320 | ||
1 ? | 165 | 286 | 1 ? | 229 | 322 | ||
2 | 203 | 368 | 2 | 267 | 400 | ||
2 ? | 216 | 387 | 2 ? | 292 | 440 | ||
3 | 241 | 411 | 3 | 318 | 465 | ||
4 | 292 | 455 | 4 | 356 | 565 | ||
5 | 356 | 455 | 5 | 400 | 615 | ||
6 | 406 | 540 | 6 | 444 | 715 | ||
8 | 495 | 650 | 8 | 559 | 930 | ||
10 | 622 | 800 | 10 | 622 | 1010 | ||
12 | 698 | 940 | 12 | 711 | 1230 | ||
14 | 787 | 1200 | 14 | 762 | 1450 | ||
16 | 914 | 1270 | 16 | 864 | 1645 | ||
表中未列出的其他公稱壓力和公稱通徑外形尺寸，請咨詢汗越閥門技術部！ | |||||||
如果你需訂購我廠不銹鋼截止閥產品，咨詢時煩請說明規格型號，本產品也可采用ASTM B564 N08825或UNS N08825及Incoloy 825、Alloy 825等材料整體鍛造成型。
