緩閉止回閥

: 更新時間2023-06-09 07:54:19; 產品名稱; 型??????? 號HH44T、HH44H; 公稱通徑DN40~DN1400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

旋啟式緩閉止回閥產品概述

HH44H旋啟式緩閉止回閥是一種緩閉裝置裝在閥體內，以管道介質作為阻尼介質，安裝在水泵出口處用來防止介質倒流和消除破壞性水錘，并能有效地減少閥門關閉水錘壓力，可保障管網安全運行的自阻尼旋啟式緩閉止回閥。該閥是靠進水口介質的流速水頭作用，閥瓣自動開啟使水流通過，閥體內的壓力水經微量調節閥流進活塞組件的后腔，將活塞從活塞腔內推出，當水流停止時(或水泵突然停止運行時)，由于閥瓣的自重和水倒流的作用，使閥瓣自動關閉，但是由于活塞處于推出位置，頂住閥瓣，使閥瓣不能將閥口全部關閉，還剩余20%的開度使水流通過，這時就減弱了水錘壓力，當閥瓣壓在活塞的端部時，由于反作用力的產生，使活塞后腔的水阻止活塞退出，亦阻止閥瓣的關閉，這時只能通過微量調節閥緩緩流回隔離裝置，使閥瓣徐徐關閉。本產品閥瓣分成快速和緩慢兩步關閉達到了既防逆流又減弱水錘的作用。

旋啟式緩閉止回閥部件材料

部件名稱	材料名稱
閥??????? 體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥??????? 蓋	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥??????? 瓣	HT200	QT450-10	WCB	CF8	CF8M	CF3M
閥??????? 軸	2Cr13	2Cr13	2Cr13	304	316	316L
閥??????? 座	304	304	304	304	316	316L
重??????? 錘	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10	QT450-10
活??????? 塞	QT450-10	QT450-10	WCB	CF8	CF8M	CF3M
密? 封? 圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM

旋啟式緩閉止回閥性能規范

公稱壓力PN(MPa)	0.6	1.0	1.6	2.0	2.5	4.0
殼體試驗壓力(MPa)	0.9	1.5	2.4	3.0	3.75	6.0
密封試驗壓力(MPa)	0.66	1.1	1.76	2.2	2.75	4.4
設計制造	CJ/T154-2001?給排水用緩閉止回閥通用技術要求
法蘭標準	GB/T?17241.6-2008、JB/T?79-2015、GB/T?9113-2010、ASME?B16.5-2017等
檢驗試驗	CJ/T154-2001?給排水用緩閉止回閥通用技術要求
工作溫度	0℃?~?80℃
適用介質	飲用水、原水、工業循環水、海水、污水及其他非腐蝕性介質

旋啟式緩閉止回閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm			公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	B	公稱壓力 PN	公稱通徑 DN	L	H	B
10?~?25	40	200	300	220	10?~?25	300	700	730	580
	50	230	300	270		350	800	820	630
	65	290	320	290		400	900	920	700
	80	310	354	300		450	1000	950	800
	100	350	350	320		500	1100	1100	900
	125	400	380	340		600	1300	1200	990
	150	480	500	410		700	1400	1550	1120
	200	500	580	450		800	1500	1700	1300
	250	600	670	550		900	—	—	—

旋啟式緩閉止回閥結構圖

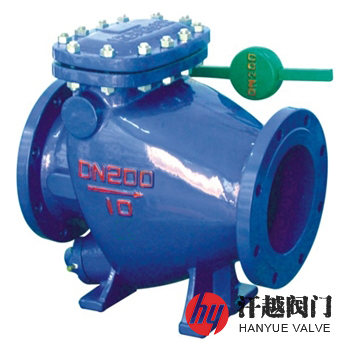

旋啟式緩閉止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請?zhí)峁┕Q通徑、公稱壓力、閥體材質、閥瓣材料、法蘭標準、法蘭密封面形式等，本產品根據需要密封材料也可采用鋁青銅或不銹鋼。
