緩閉止回閥

: 更新時間2023-06-07 10:17:34; 產品名稱; 型??????? 號CVKR; 公稱通徑DN300~DN1200; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

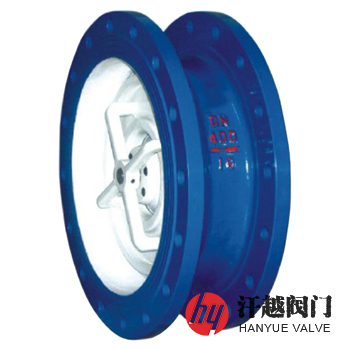

CVKR靜音式止回閥產品概述

CVKR靜音式止回閥是一種由閥體、閥座、導流體、閥盤、軸承及彈簧等部件組成，靠介質本身流動而自動開閉閥盤，內部附有導流體的設計，能保證較小的壓力損失，適用于給排水、消防、暖通、工業等系統，安裝于水泵出水口處，可在水流倒流前先行快速關閉，避免產生水錘、水擊聲和破壞性沖擊，以達到靜音和防止介質倒流以及保護設備免遭損壞的閥門。該閥在使用前，其閥盤在彈簧力作用下呈關閉狀態，當開泵后壓力水呈順流時，閥盤靠壓力水推力開啟，當停泵時，閥盤在彈簧預應力的作用下，閥盤沿閥體垂直中心線滑動，其閥盤關閉行程很短，在水倒流前便快速關閉，它既能防止介質倒流，又能防止泵及驅動電動機反轉，同時閥盤的關閉不會產生巨大的水擊力，而是很小的彈簧力，從而實現靜音效果。本產品采用符合水力學的輪廓設計，取得較好的流線型水路，具有設計合理，體積小，占用空間資源少，動作迅速，功能可靠等優點。

CVKR靜音式止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥盤	HT200	QT450-10	WCB	CF8	CF8M	CF3M
3	閥座	ZQAL9-4	ZQAL9-4	ZQAL9-4	CF8	CF8M	CF3M
4	導流體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
5	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
6	軸承	ZQAL9-4	ZQAL9-4	ZQAL9-4	CF8	CF8M	CF3M
7	彈簧	316	316	316	316	316	316L

CVKR靜音式止回閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.6	0.6	0.6	0.6	0.6
設計制造	CJ/T 255-2007 導流式速閉止回閥
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	CJ/T 255-2007 導流式速閉止回閥
適用介質	清水或物理化學性質類似于水的介質

CVKR靜音式止回閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm		公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	公稱壓力 PN	公稱通徑 DN	L	H
10 ~ 25	300	171	—	10 ~ 25	700	280	—
	350	184	—		800	356	—
	400	191	—		900	368	—
	450	203	—		1000	432	—
	500	219	—		1200	524	—
	600	222	—		1300	—	—

CVKR靜音式止回閥結構圖

CVKR靜音式止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。本產品按使用環境的不同也可選用不銹鋼、雙相不銹鋼及其他特種材料。
