緩閉止回閥

: 更新時間2023-06-07 16:28:26; 產品名稱; 型??????? 號HQ44X; 公稱通徑DN50~DN400; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

HQ44X無磨損球形止回閥產品概述

HQ44X無磨損球形止回閥是一種采用橡膠包覆球為閥瓣，在介質的作用下，膠球在導向罩內作短行程滾動，以實現閥門的開啟和關閉，達到消除管路中水柱沖擊目的的微阻球形止回閥，其當水泵啟動時，在流水推力的作用下，膠球離開閥座向前移動，移動一定距離后球罩擋住滾球，閥門開啟，泵運行時，膠球呈自由懸浮和自由轉動狀態，起到了耐磨損作用，而且運行時水的流線平滑，形成的阻力較小，水泵停止或停水后管道內的回流壓力推動膠球向后移動，并且自動壓緊閥座，達到密封，閥門關閉。該閥維護工作量小，使用壽命長，密封性能良好，由于沒有軸和軸套等轉動件，所以不存在軸和軸套的磨損，膠球呈自由懸浮和自由轉動狀態，磨損也是均勻的，加之膠球的直徑是球座通徑的1.3倍，即使膠球磨損了一層，仍有較好的密封性能，起到了耐磨損作用。本產品阻力系數小，節能，運行時水的流線平滑，而且受水流速度影響較小，水流阻力系數穩定且較小，消聲和減振效果好，有良好的緩閉和減小水錘作用，膠球比重接近水的比重，呈自由懸浮狀態，因此水平或垂直安裝均可。

HQ44X無磨損球形止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥座	Q235B	Q235B	Q235B	304	316	316L
3	膠球	Q235B+NBR	Q235B+NBR	Q235B+NBR	304+NBR	316+NBR	316L+NBR
4	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
5	導 柱	Q235B	Q235B	Q235B	304	316	316L
6	導 向罩	Q235B	Q235B	Q235B	304	316	316L

HQ44X無磨損球形止回閥技術規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.6	0.6	0.6	0.6	0.6
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	JB/T 9092-1999、API 598-2016
適用介質	水及弱腐蝕性流體
工作溫度	0℃ ~ 80℃

HQ44X無磨損球形止回閥外型尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	H	D	D1	D2	b-f	Z-?d
10	50	203	180	165	125	102	18-3	4-18
	65	216	210	185	145	122	18-3	4-18
	80	241	225	200	160	138	20-3	8-18
	100	292	245	220	180	158	20-3	8-18
	125	330	280	250	210	188	22-3	8-18
	150	356	320	285	240	212	22-3	8-22
	200	395	380	340	295	268	24-3	8-22
	250	455	450	395	350	320	26-3	12-22
	300	500	510	445	400	370	26-4	12-22
表中只列出了部分JB/T 79-2015標準PN10法蘭連接外形尺寸。如需其他規格尺寸，請咨詢汗越閥門技術部！

HQ44X無磨損球形止回閥結構圖

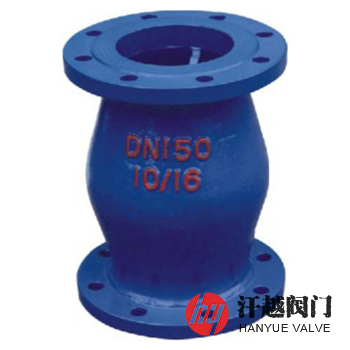

HQ44X無磨損球形止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料，使用介質及法蘭標準等，本產品為單球系列無磨損球形止回閥。
