緩閉止回閥

: 更新時間2023-06-08 15:26:05; 產品名稱; 型??????? 號HC41X; 公稱通徑DN40~DN600; 公稱壓力; 材??????? 質; 密封形式; 驅動方式

產品詳情

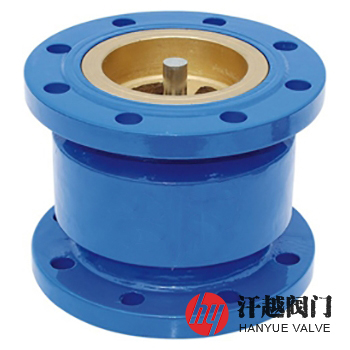

HC41X節能消聲止回閥產品概述

HC41X節能消聲止回閥是一種安裝在給排水管道上，通過水流使閥瓣與后軸套之間的彈簧被壓縮，閥瓣向后移動，閥被開啟，當閥進水口水壓偏小或者停水時，彈簧回伸，使得閥關閉，防止介質倒流，并可有效的消減關閉噪音的閥門。該閥閥體前部安裝有閥蓋環，閥蓋環中部設有前軸套，閥體后部設有后軸套，前軸套和后軸套內均設有自潤滑軸承，閥軸設置于前軸套和后軸套內的自潤滑軸承內，閥軸上設有閥瓣，閥瓣與后軸套之間設有彈簧。本產品閥瓣采用彈簧加載，并以進出口兩端中心軸導向，閥瓣運行順暢，導向性好，噪音小，密封性能可靠，其快速關閉能有效地消除水錘，具有啟閉靈活、體積小、重量輕、流體阻力小，耐疲勞、使用時間長，可水平或垂直安裝等優點。

HC41X節能消聲止回閥部件材料

序號	部件名稱	材料名稱
1	閥體	HT200	QT450-10	WCB	CF8	CF8M	CF3M
2	閥蓋環	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L
3	密封圈	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM	NBR/EPDM
4	閥軸	2Cr13	2Cr13	2Cr13	304	316	316L
5	彈簧	304	304	304	304	316	316L
6	閥瓣	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L
7	閥座	ZCuAl10Fe3	ZCuAl10Fe3	ZCuAl10Fe3	304	316	316L

HC41X節能消聲止回閥性能規范

公稱壓力PN(MPa)	0.25	0.6	1.0	1.6	2.5	2.0
殼體試驗壓力(MPa)	0.375	0.9	1.5	2.4	3.75	3.0
高壓液密封試驗壓力(MPa)	0.275	0.66	1.1	1.76	2.75	2.2
低壓氣密封試驗壓力(MPa)	0.275	0.66	0.6	0.6	0.6	0.6
法蘭標準	GB/T 17241.6-2008、JB/T 79-2015、GB/T 9113-2010、ASME B16.5-2017等
檢驗試驗	JB/T 9092-1999、API 598-2016
工作溫度	0℃ ~ 80℃
適用介質	原水、工業循環水、油及其他非腐蝕性液體

HC41X節能消聲止回閥外形尺寸

公稱壓力 PN	公稱通徑 DN	外形尺寸mm		公稱壓力 PN	公稱通徑 DN	外形尺寸mm
公稱壓力 PN	公稱通徑 DN	L	L0	公稱壓力 PN	公稱通徑 DN	L	L0
10 ~ 16	40	105	105	10 ~ 16	250	256	267
	50	105	105		300	295	295
	65	120	120		350	350	330
	80	145	145		400	375	375
	100	160	160		450	420	405
	125	180	180		500	430	430
	150	200	200		600	455	455
	200	230	230		700	—	—
表中只列出部分尺寸，其中L為PN10的結構長度，而L0則為PN16的結構長度，如需其他規格尺寸，請咨詢汗越閥門！

HC41X節能消聲止回閥結構圖

節能消聲止回閥

如果你需訂購我廠緩閉止回閥產品，咨詢時煩請說明公稱壓力、公稱通徑、閥體材質、內件材料、使用介質及法蘭標準等。
