活塞式調流調壓閥又稱活塞式多功能控制閥，是一種多功能水力控制閥，多用于大型給水工程中，其主要由閥體、活塞、活塞導軌、內置曲柄滑塊機構、密封、內部零件等組成。主要采用曲柄滑塊帶動活塞運動，在閥體內部形成軸向對稱的環形流道，并有效地控制流通面積，形成從入口到出口截面為遞減的流道，從而使流體的流速漸升，并通過圓周方向上的多孔，向管路中心方向形成射流對撞，從而達到消能減壓、調節流量的目的。其具體結構見圖1。

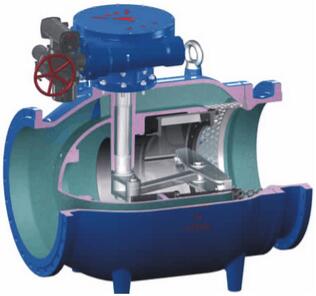

圖1 活塞式調流調壓閥剖面圖

活塞式調流調壓閥在小流量工況時閥門對流體具有良好的消能效果，有效防止氣蝕;當大流量工況時，閥門可消減流體部分能量，并對流體的部分能量有所保留，保證閥門具有足夠的過流能力。其主要優點如下：實現流量的精確控制，可以保持恒定流量；實現大壓差范圍內的調節，保持閥后壓力穩定；可以選擇手動和電動兩種控制方式，電動活塞式調流調壓閥還可以實現遠程控制，操作人員無需到達現場，即可根據需要進行高精度調節。
